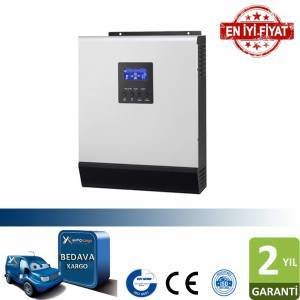

DAHİLİ PWM ŞARJ KONTOL CİHAZI

24 V 2400 W

HEM ŞEBEKEDEN HEMDE GÜNEŞ PANELİNDEN AKÜ ŞARJ EDEBİLME-ŞARJ KONTROLÖR ve İNVERTÖR, İKİ CİHAZ BİR ARADA!

ÖNCELİK SIRASI İLE GÜNEŞ PANELİNDEN ve ŞEBEKEDEN ŞARJ EDİLEBİLME

OPSİYONEL GİRİŞ GERİLİM ARALIĞI SEÇİMİ

AYARLANABİLİR AKÜ ŞARJ AKIMI

AŞIRI AKIM ve KISA DEVRE KORUMASI

AYARLAR İÇİN LCD EKRANLI GÖSTERGE

LED DURUM GÖSTERGESİ

KOLAY KURULUM ÖZELLİĞİ

Not: Cihaz tam sinüs invertör olarak çalışmakla birlikte, dahili iki ayrı şarj kontrol devresine de sahiptir. Ekstra bir şarj kontrol cihazı almanıza gerek yoktur. Akülerinizi hem güneş panelinden hem de şebekeden şarj edebileceğiniz iki ayrı şarj kontrolör devresi dahili olarak bulunmaktadır.

Şebeke Bağlantılı Akıllı İnverter

Bu cihazlar taşınabilir boyutta kesintisiz güç kaynağı sunmak için inverter, solar şarj cihazı ve batarya şarj cihazının fonksiyonlarını bir araya getiren inverter ve şarj cihazıdır. Kapsamlı LCD ekranı, batarya şarj akımı, AC giriş veya Solar girişi şarj önceliği ve farklı uygulamaları esas alan kabul edilebilir giriş voltajı gibi kullanıcı tarafından yapılandırılabilir ve kolay erişilebilir düğme işlemi sunar.

Özellikler

• Saf sinüs dalga inverter
• Entegre MPPT solar enerji şarj özelliği ( MPPT inverter için geçerli )
• LCD ayarı ile ev aletleri ve kişisel bilgisayar için yapılandırılabilir giriş voltajı
• LCD ayarı ile uygulamaları esas alan yapılandırılabilir batarya şarj akımı
• LCD ayarı ile yapılandırılabilir AC / Solar Şarj cihazı özelliği
• Şebeke voltajı veya jeneratör gücüne uyumlu
• AC yeniden kazanılırken otomatik yeniden başlatma
• Aşırı yük / Aşırı Sıcaklık / Kısa devre koruması
• Optimize akü performansı için akıllı batarya şarj cihazı tasarımı

İnverter Montajı

Kurulum yapılacak yeri seçmeden önce mutlaka aşağıdaki maddeleri dikkatlice inceleyiniz.

• İnverteri yanıcı yapı malzemeleri üzerine monte etmeyiniz.
• Katı ve sağlam bir yüzeye monte ediniz.
• LCD ekranın kolayıkla okunabilmesi için inverteri göz hizasına monte edin.
• Optimum çalışma performansı için ortam sıcaklığı 0 – 55 derece arasında olmalıdır.

Batarya Bağlantısı

Güvenli çalışma ve yönetmeliğe uygunluk için, batarya ve inverter arasına ayrı bir DC sigorta veya bağlantı kesici takılabilir. Batarya bağlantısı için uygun kablo kullanılması sistem güvenliği ve verimli çalışma çalışma açısından büyük önem taşır. 1-3KVA modeli için en az 100 amper , 4KVA ve 5KVA modelleri için en az 200 amper akü tavsiye edilir.

AC Giriş / Çıkış Bağlantısı

Ac girişi güç kaynağına bağlamadan önce, lütfen inverter ile AC girişi güç kaynağı arasına yüksek akım kapasiteli sigorta bağlayın. Bu inverterin bakım esnasında kolaylıkla AC güç kaynağının kesilmesini sağlayacaktır.

AC devre kesici için önerilen sigorta teknik özellikleri ; 1KVA için 10Amper , 2KVA için 20 Amper , 3KVA için 32 Amper , 4KVA ve 5 KVA için 50 Amper’dir.

AC giriş / çıkış bağlantısını gerçekleştirirken, AC giriş veya çıkış tellerini terminal bloğu üzerine L,N ve toprak kutuplarına uygun şekilde takın ve vidaları sıkın.

Toprak – Sarı ve yeşil kablo

L ( Hat ) – Kahverengi yada siyah kablo

N ( Nötr ) – Mavi kablo rengindedir.

Güneş Paneli Bağlantısı

Güneş paneli bağlantısını yapmadan önce PV girişi ve güneş panelleri arasına DC sigorta bağlayın. PV bölümü için tüm kablo tesisatı özel solar kablo olmasına dikkat edin. PV modülü bağlantısı için uygun solar kablo kullanılması sistem güvenliği ve verimli çalışma açısından büyük önem taşır.

• PV modüllerinin açık devre voltajı ( Voc ) inverterin maksimum PV dizilimi açık devre voltajını aşmamalıdır.
• PV modüllerinin açık devre voltajı ( Voc ) minimum batarya voltajından yüksek olmamalıdır.
